Аппарат ритм-100

Аппарат искусственной вентиляции легких портативный для службы скорой медицинской помощи «Ритм 100» предназначен для проведения управляемой искусственной вентиляции легких (ИВЛ), вспомогательной искусственной вентиляции легких (ВВЛ) и оксигенотерапии (ингаляции) кислородной или кислородно-воздушной смесью в условиях: выездной службы интенсивной терапии и реанимации, на дому, в медицинском транспорте, при спасательных мероприятиях, а также в палатах интенсивной терапии в медицинских лечебных учреждениях.

Особенности аппарата ИВЛ Ритм 100:

  • Цветной графический контактный 5-дюймовый дисплей

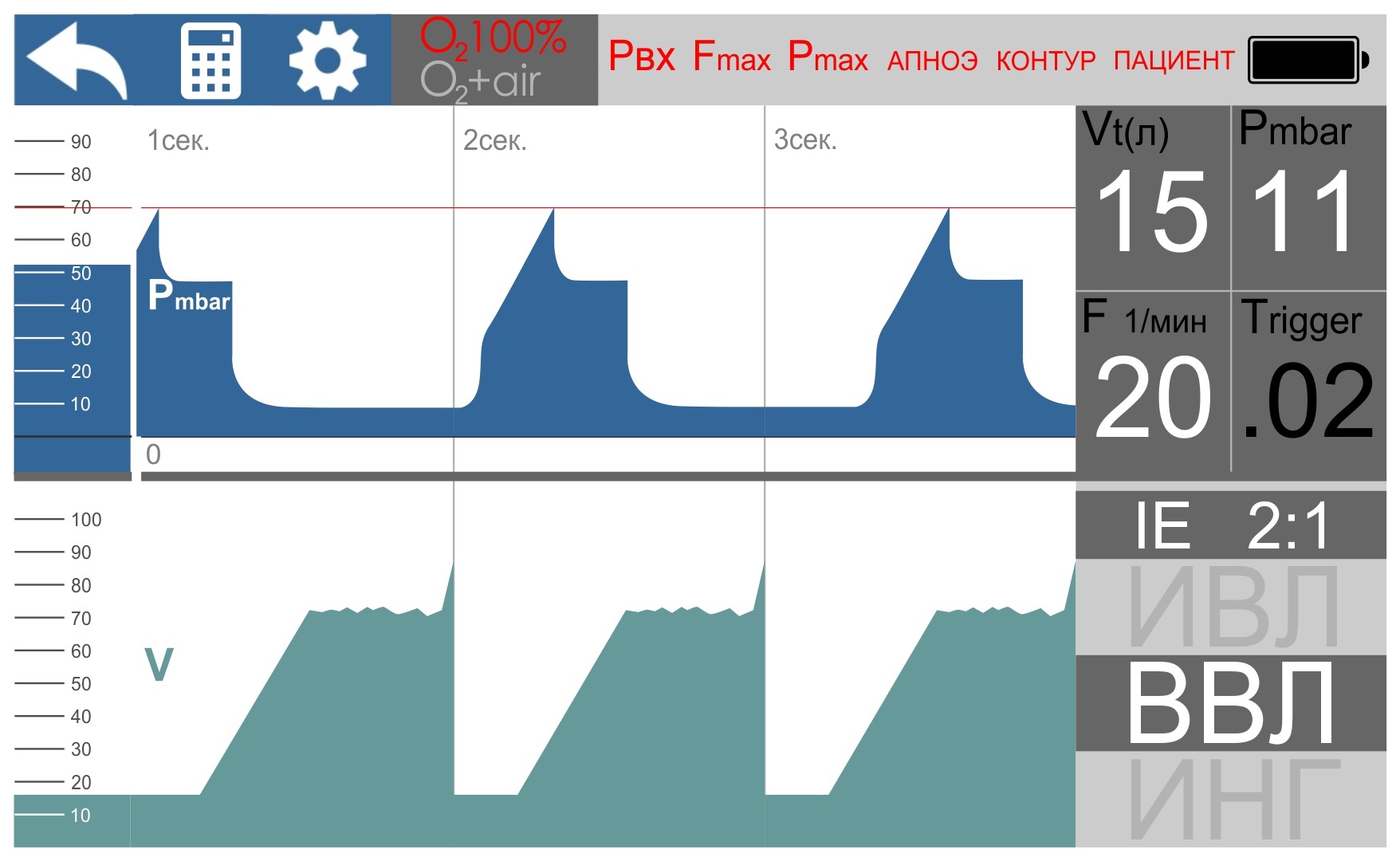

  • Отображение параметров дыхания в реальном времени с поддержкой звуком и голосом

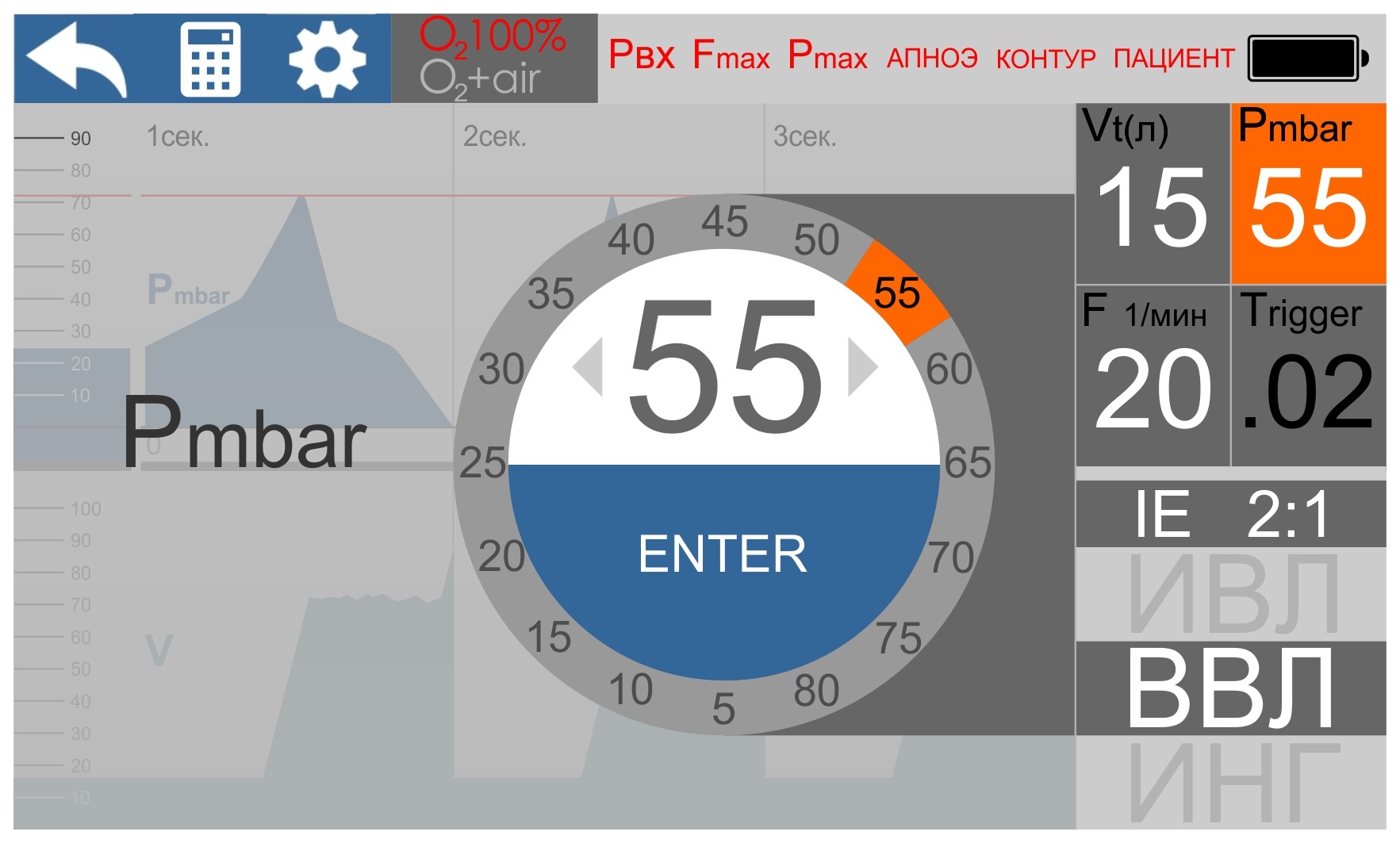

  • Удобный простой интерфейс с возможностью менять параметры дыхания и тревог тремя нажатиями

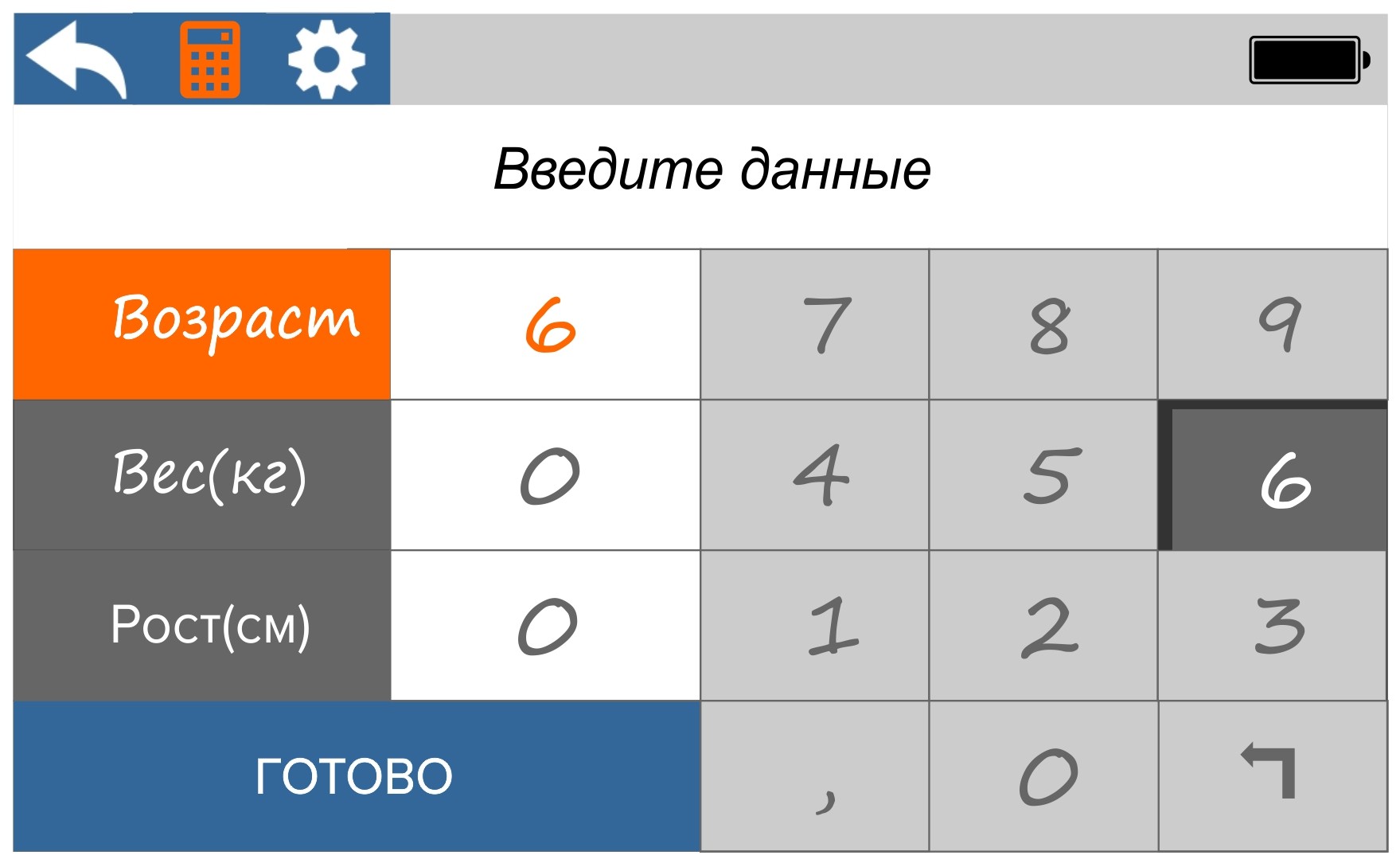

  • Автоматический ввод параметров дыхания по внешним данным пациента (возраст, вес, рост)
  • Возможность пристенного крепления в автомобиле или стационаре вместе с 2-х литровым баллоном

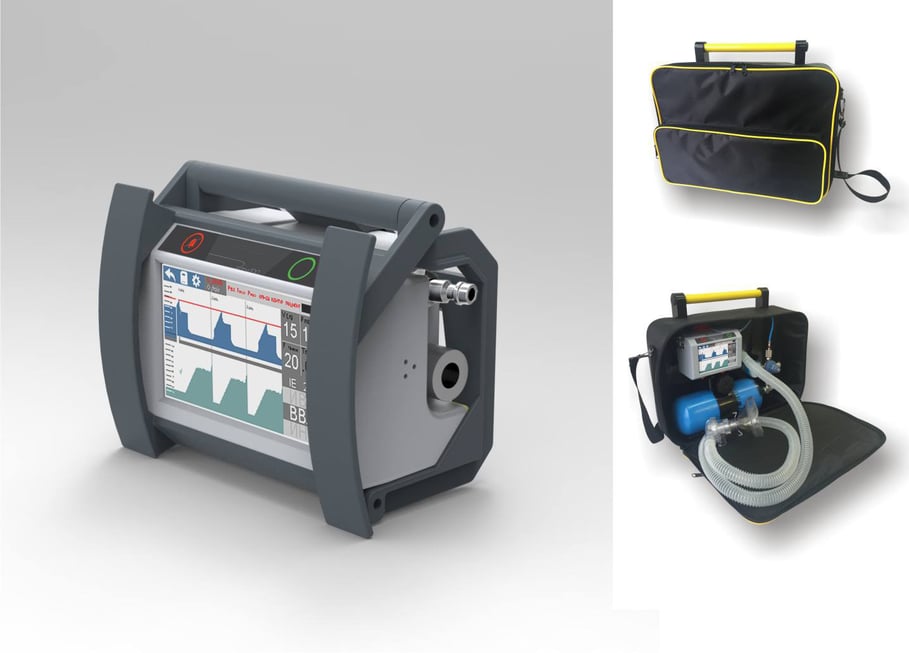

Описание элементов аппарат:

  1. Кнопка управления параметрами
  2. Корпус
  3. Кнопка оперативного отключения звука
  4. Цветной контактный 5-дюймовый дисплей
  5. Штуцер пневмопитания
  6. Штуцер входа «Пациент»
  7. Динамик
  8. Переключатель, регулирующий состав дыхательной смеси:
    • кислород 100%;
    • кислородно-воздушная смесь, с содержанием кислорода 55 ± 5%
  9. Разъем подключения внешнего питания
  10. Крышка аккумулятора
Технические характеристики аппарата ИВЛ Ритм 100
Режимы вентиляции  CMV, Assist CMV, оксигенотерапия
Рабочий газ Медицинский кислород
Источник кислорода Внешний источник сжатого кислорода с давлением от 0,3 до 0,5 Мпа (от 3 до 5 кгс/см2) или кислородный баллон с давлением 15 Мпа (150 кгс/см2)
Содержание O2 в смеси 100%, 55 ± 5%
Частота дыхания 5-80 1/мин
Минутная вентиляция В режиме ИВЛ, ВВЛ от 0,5 до 25 л/мин, минутная вентиляция в режиме ингаляции от 3 до 50 л/мин
Отношение вдоха к выходу (I:E) 3:1 – 1:3
Превышение установленного порога давления Pmax Повышено давление вдоха
Входное давление не восстановлено по прошествии 20 секунд после пропадания ПАЦИЕНТ Давление не восстановлено
Частота дыхания Fmax Высокая частота дыхания
Выходное давление в конце импульса ниже 5 см.вод.ст. КОНТУР Разгерметизация контура. Низкое давление на вдохе
Попытка вдоха ВДОХ Попытка вдоха в режиме ИВЛ
Отсутствие попытки вдоха АПНОЭ Отсутствие попытки вдоха в режиме ВВЛ
Недостаточное давление пневмопитания Pвх Низкое входное давление (баллон пустой)
Заряд аккумулятора ниже 10% Низкий заряд батареи
Бытовая электросеть 220  22 V 50 Гц
Источник бортовой сети 9,5 – 30 V постоянного тока
Тип аккумулятора Аккумулятор 1500 mAh с автоматическим зарядным устройством
Время работы от аккумулятора 4 часа (полностью заряжен, типичная вентиляция)
Время заряда батареи Не более 6 часов
Габаритные размеры аппарата (без принадлежностей) 161*110*96 мм
Вес (аппарат без принадлежностей) Не более 1,2 кг
